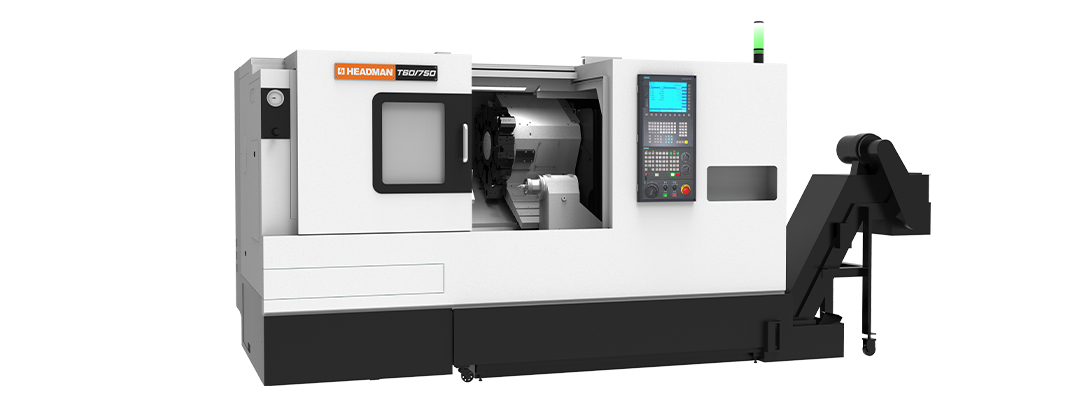

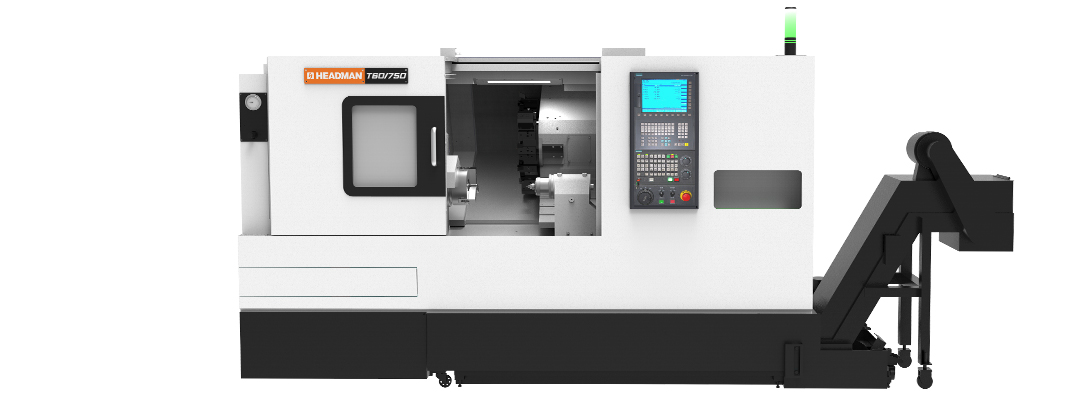

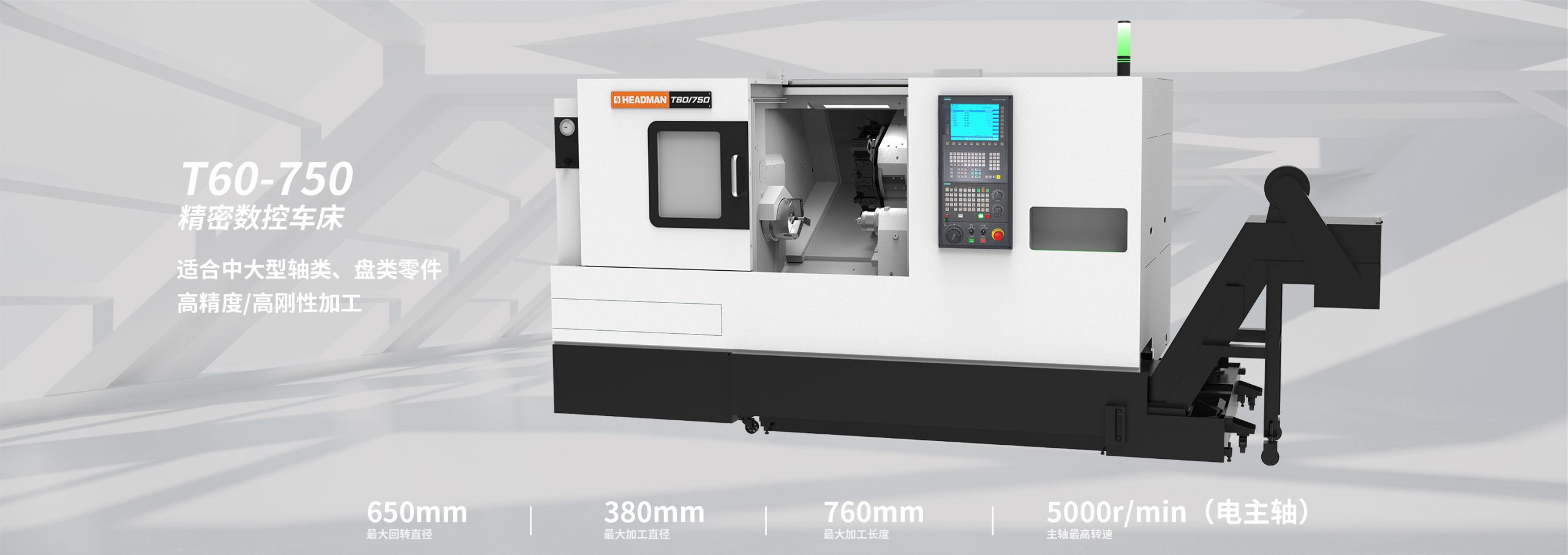

产品外观

产品亮点

  • 高精度高刚性同步伺服直驱电主轴

    • 海德曼特殊电主轴结构设计。可承受较大的轴向负荷,实现重切削及以车代磨。
    • 低转速大扭矩,保证机床在插补铣削状态时的主轴动力高输出。
    • 电主轴电机直驱,零传动,振动小,噪音小,动能损失少。
    • 精度高,刚性高,稳定性高,效率高。
    • 平衡性好,耗能低,发热小。

  • 高精度高刚性伺服液压刀塔

    • 刀塔采用伺服电机分度,齿盘精定位,液压夹紧的设计结构。
    • 刀塔内部全密封,转位无抬升。
    • 换刀速度快,定位精度高。
    • 可承受7Mpa高压水力。

数控系统

  • 用户友好性

    海德曼数控系统支持华系、日系两套G代码编程,如兼容FANUC、 广数等G代码。界面符合用户主流操作习惯(可自定义界面)。

  • 强大的切削加工技术

    ①具有直接手动MST(快捷键)调用功能;②具有4GB以上超大程序内存、支持网线传输程序;③支持车削断屑,螺纹断屑,切槽断屑等;④支持螺纹二次装夹复刀;⑤支持变转速车螺纹,实现粗、精车不同转速车螺纹。

  • 多种实用技术

    ①支持程序校验,即轨迹仿真功能;②支持手轮示教(手轮试切)功能;③支持摩擦力补偿功能(处理过象限纹);④具有“行车记录仪”日志记录功能、撞机保护锁界面功能;⑤具有快捷键功能,如“ALT+P”在线截屏、“ALT+SPACE”中英文输入法切换等;⑥支持外接桁架功能,包括华数桁架、第三方桁架。

  • iNC-Clond数控云管理

    海德曼数控系统通过云数控联网,可以实现手机、电脑iNC-Clond远程运维管理(远程维护、生产管理)。

技术参数

加工区
最大回转直径 650mm
最大加工直径 380mm
最大加工长度 760mm
最大棒料直径 65mm
主轴
最高转速 4000r/min
主机功率(连续/30min) 22/26kw
主轴端部形式 A2-8
主轴孔直径 76mm
刀塔
刀具数量 12
换刀时间 0.25s
最大镗刀杆直径 40mm
刀方规格 25mm
行程
X轴行程 215mm
Z轴行程 832mm
X轴快速进给速度 30m/min
Z轴快速进给速度 33m/min
尾座
尾座套筒直径 80mm
尾架行程+套筒行程 771mm
尾架锥孔 M.T.5(内置活顶尖)
尾座形式 伺服
尺寸
标准机床长度 2955mm
标准机床宽度 2000mm
标准机床高度 1733mm
标准机床重量 5000kg
