高精度高刚性同步伺服直驱电主轴
• 海德曼特殊电主轴结构设计。可承受较大的轴向负荷,实现重切削及以车代磨。
• 低转速大扭矩,保证机床在插补铣削状态时的主轴动力高输出。
• 电主轴电机直驱,零传动,振动小,噪音小,动能损失少。
• 精度高,刚性高,稳定性高,效率高。
• 平衡性好,耗能低,发热小。
• 海德曼特殊电主轴结构设计。可承受较大的轴向负荷,实现重切削及以车代磨。
• 低转速大扭矩,保证机床在插补铣削状态时的主轴动力高输出。
• 电主轴电机直驱,零传动,振动小,噪音小,动能损失少。
• 精度高,刚性高,稳定性高,效率高。
• 平衡性好,耗能低,发热小。
• 刀塔采用伺服电机分度,齿盘精定位,液压夹紧的设计结构。
• 刀塔内部全密封,转位无抬升。
• 换刀速度快,定位精度高。
• 可承受7Mpa高压水力。

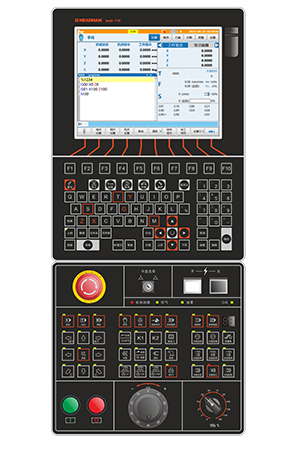

海德曼数控系统支持华系、日系两套G代码编程,如兼容FANUC、 广数等G代码。界面符合用户主流操作习惯(可自定义界面)。
①具有直接手动MST(快捷键)调用功能;②具有4GB以上超大程序内存、支持网线传输程序;③支持车削断屑,螺纹断屑,切槽断屑等;④支持螺纹二次装夹复刀;⑤支持变转速车螺纹,实现粗、精车不同转速车螺纹。
①支持程序校验,即轨迹仿真功能;②支持手轮示教(手轮试切)功能;③支持摩擦力补偿功能(处理过象限纹);④具有“行车记录仪”日志记录功能、撞机保护锁界面功能;⑤具有快捷键功能,如“ALT+P”在线截屏、“ALT+SPACE”中英文输入法切换等;⑥支持外接桁架功能,包括华数桁架、第三方桁架。
海德曼数控系统通过云数控联网,可以实现手机、电脑iNC-Clond远程运维管理(远程维护、生产管理)。
加工区 | |
---|---|
最大回转直径 | 650mm |
最大加工直径 | 410mm |
最大加工长度 | 760mm |
最大棒料直径 | 80mm |
主轴 | |
---|---|
最高转速 | 4000r/min |
主机功率(连续/30min) | 22/26kw |
主轴端部形式 | A2-8 |
主轴孔直径 | 91mm |
刀塔 | |
---|---|
刀具数量 | 12 |
换刀时间 | 0.2s |
最大镗刀杆直径 | 40mm |
刀方规格 | 25mm |
行程 | |
---|---|
X轴行程 | 215mm |
Z轴行程 | 832mm |
X轴快速进给速度 | 30m/min |
Z轴快速进给速度 | 33m/min |
尾座 | |
---|---|
尾座套筒直径 | – |
尾架行程+套筒行程 | 771mm |
尾架锥孔 | M.T.5(内置活顶尖) |
尾座形式 | 伺服 |
尺寸 | |
---|---|
标准机床长度 | 2955mm |
标准机床宽度 | 2000mm |
标准机床高度 | 1733mm |
标准机床重量 | 5000kg |
*产品(含具体配置、相关细节、外观、技术参数等)以最终实物为准,设计与规格如有变动,恕不另行通知。最终解释权归海德曼所有。
本产品网页中提及的具体配置、相关细节、外观、技术参数等,不具有任何约束力。
具体的零售交易价格、产品配置及交易细节请与官方授权机构及人员确定,其他渠道可能导致您的财产及权益受到损失。
更多详情,敬请莅临海德曼及各区域办事处,或致电0576-87212222、0576-87370888。
