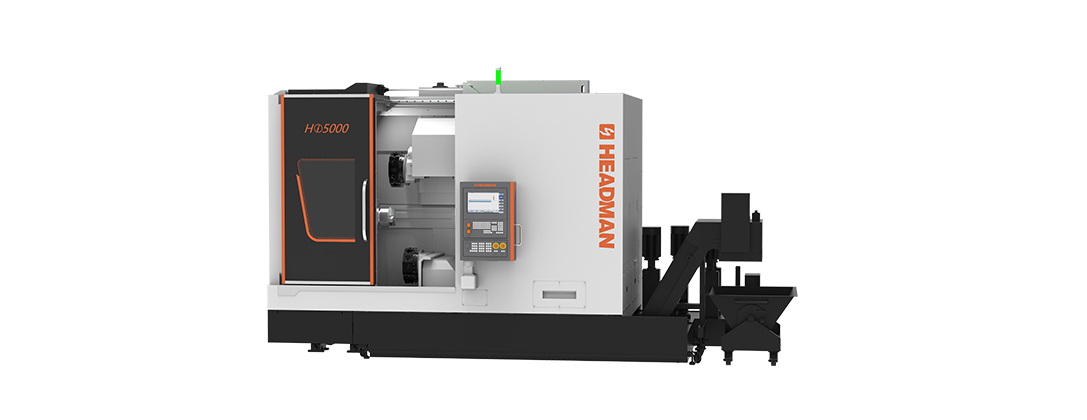

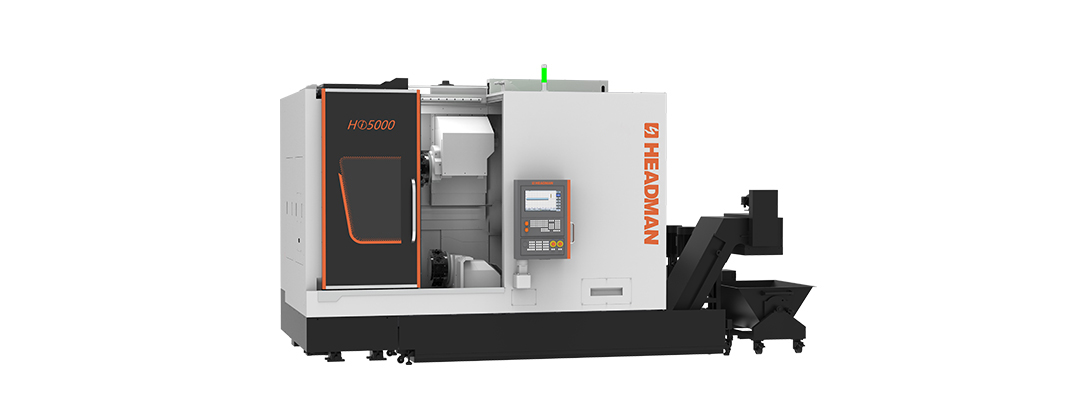

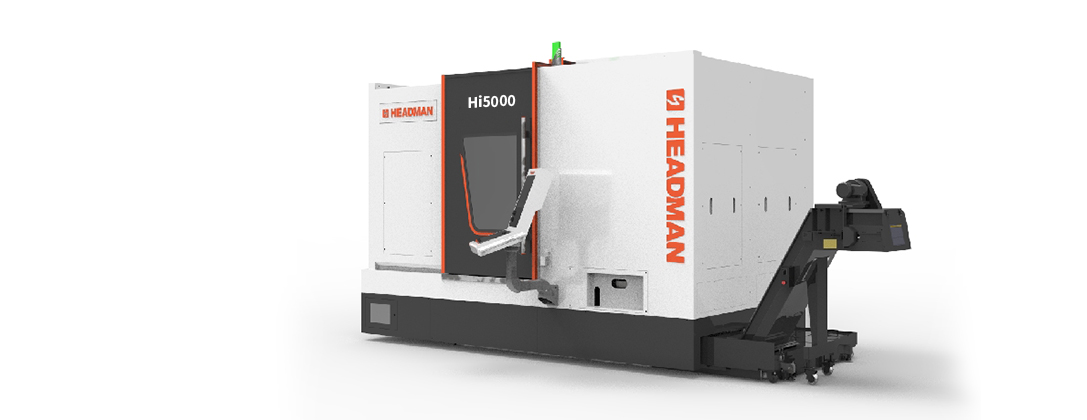

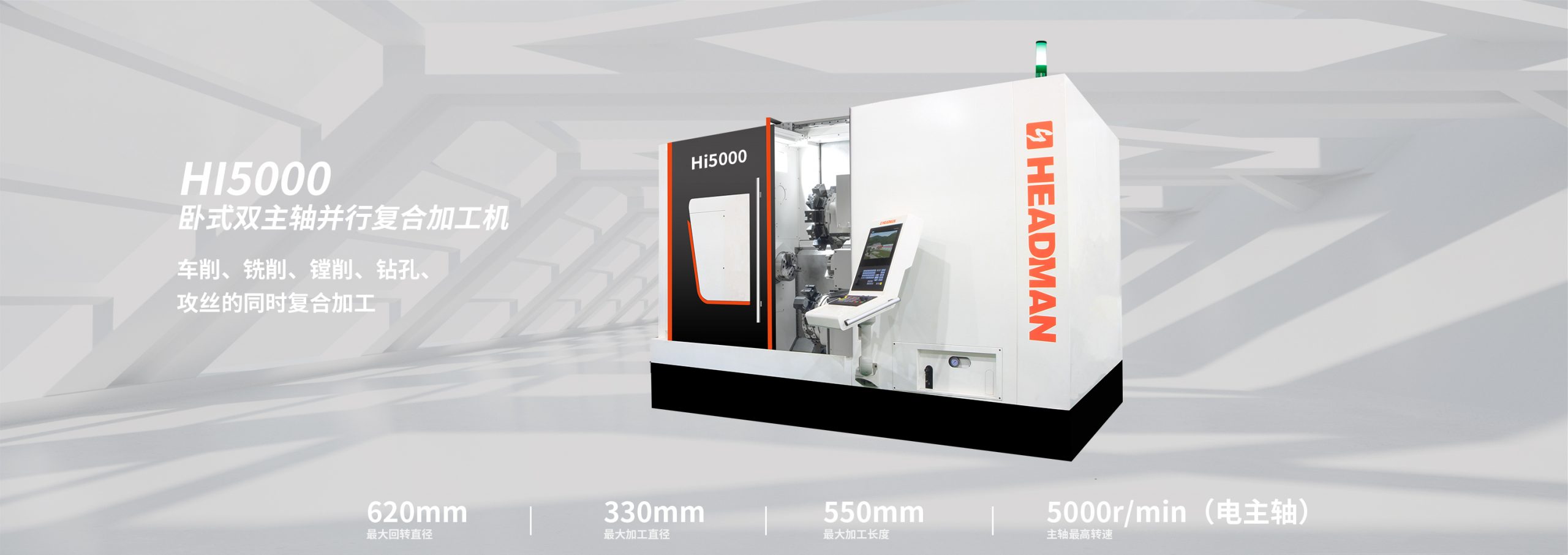

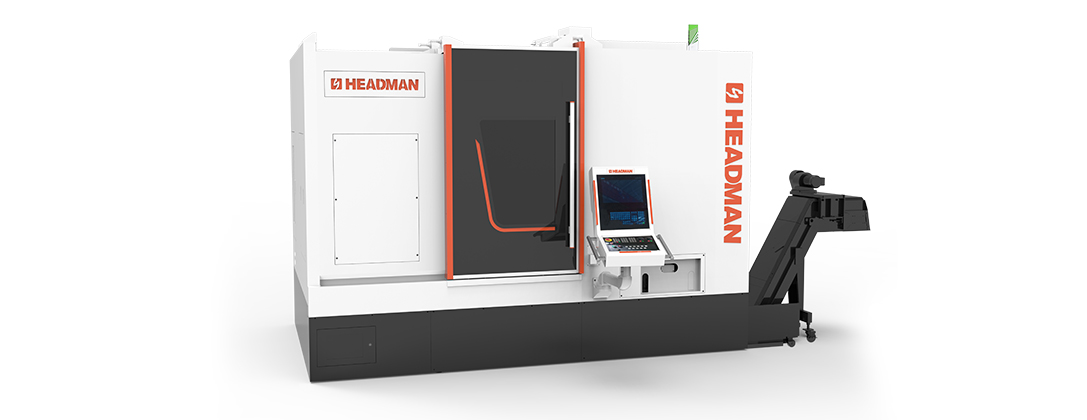

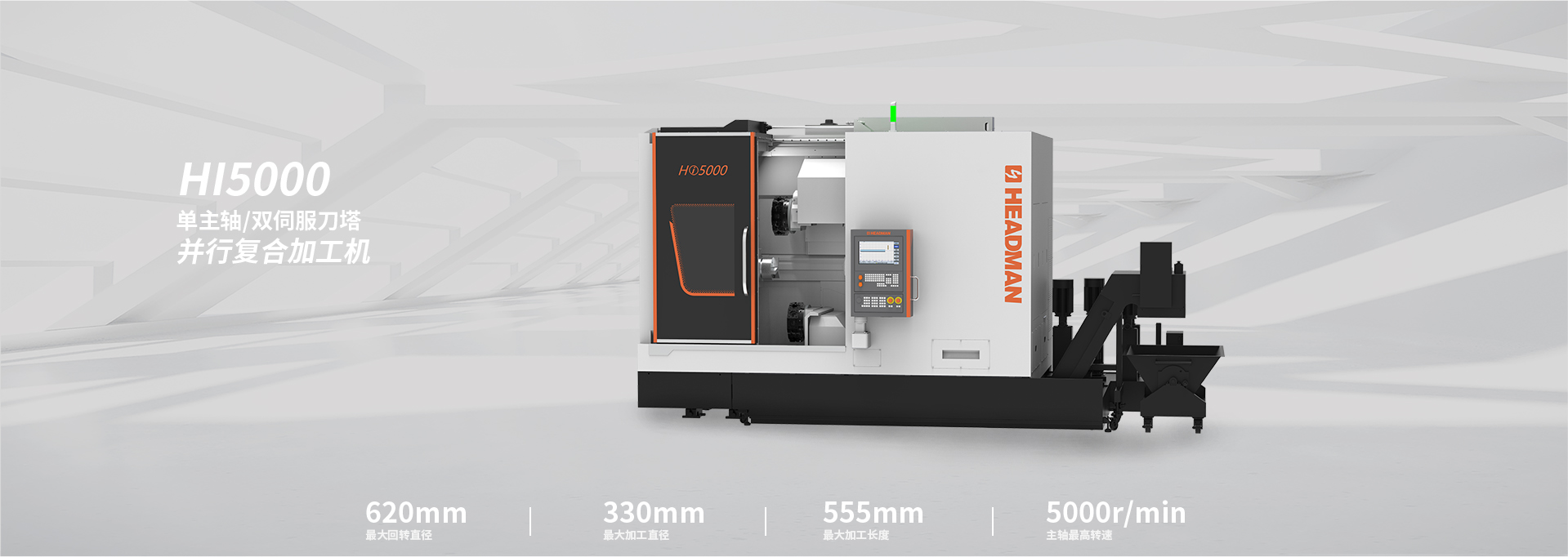

产品外观

产品亮点

  • 高精度高刚性同步伺服直驱电主轴

    • 海德曼特殊电主轴结构设计。可承受较大的轴向负荷,实现重切削及以车代磨。
    • 低转速大扭矩,保证机床在插补铣削状态时的主轴动力高输出。
    • 电主轴电机直驱,零传动,振动小,噪音小,动能损失少。
    • 精度高,刚性高,稳定性高,效率高。
    • 平衡性好,耗能低,发热小。

  • 高精度高刚性伺服液压刀塔

    • 刀塔采用伺服电机分度,齿盘精定位,液压夹紧的设计结构。
    • 刀塔内部全密封,转位无抬升。
    • 换刀速度快,定位精度高。
    • 可承受7Mpa高压水力。

数控系统

西门子
  • 卓越性能

    采用SIEMENS 828D系统,拥有80位浮点数纳米计算精度、ISO语言编译器且兼容各种编程语言、短信功能、数控仿真及动画支持等特色。

  • 便捷编程

    通过智能化编程使得操作者无需掌握复杂的G代码(EIA/ISO),机床操作简单。在PC机环境下的实时模拟操作和编程可以方便的实现工艺与编程集成,为建立制造执行系统提供了方便。

  • 坚固耐用

    SIEMENS 828D数控系统采用压铸镁操作面板前盖、基于面板且接口很少的CNC设计以及高防护等级,可在恶劣环境中可靠运行。无风扇、无硬盘的设计以及无需缓冲的NVRAM存储器技术,使SIEMENS 828D成为免维护的数控系统。

  • 用户友好性

    SIEMENS 828D数控系统采用具有短行程按键的数控全键盘和高分辨率彩色显示屏,易于操作。CNC数据可以通过操作面板正面的USB和RJ45接口快速简单地传输。

技术参数

加工区
最大回转直径 620mm
最大加工直径 330mm
最大加工长度(两卡盘支撑时) 555mm
主轴端到副主轴端最大距离 880mm
主轴
卡盘尺寸 8寸
最高转速 5000r/min
主轴输出 11/15kw
主轴端部形式 A2-6
主轴孔直径 62mm
最大棒料直径 51mm
第一刀塔
刀具数量 12
相邻刀位换刀时间 0.2s
最大镗刀杆直径 40mm
刀方规格 25mm*25mm
第二刀塔
刀具数量 12
换刀时间 0.2s
最大镗刀杆直径 40mm
刀方规格 25mm*25mm
行程
X1/X2轴移动量 234/234mm
Z1/Z2轴移动量 705/655mm
W轴移动量 635mm
X1/X2轴快速进给速度 30/30m/min
Z1/Z2轴快速进给速度 30/30m/min
尺寸
标准机床长度 4720mm
标准机床宽度 2775mm
标准机床高度 2820mm
标准机床重量 10600kg
