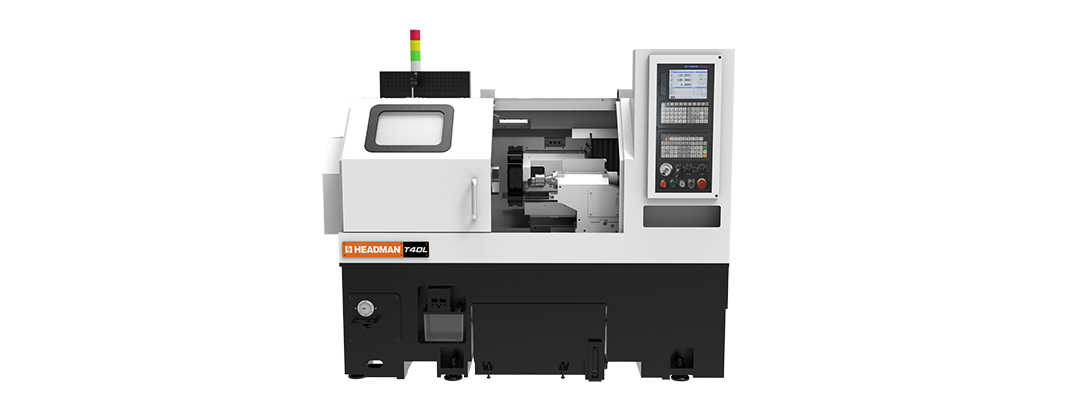

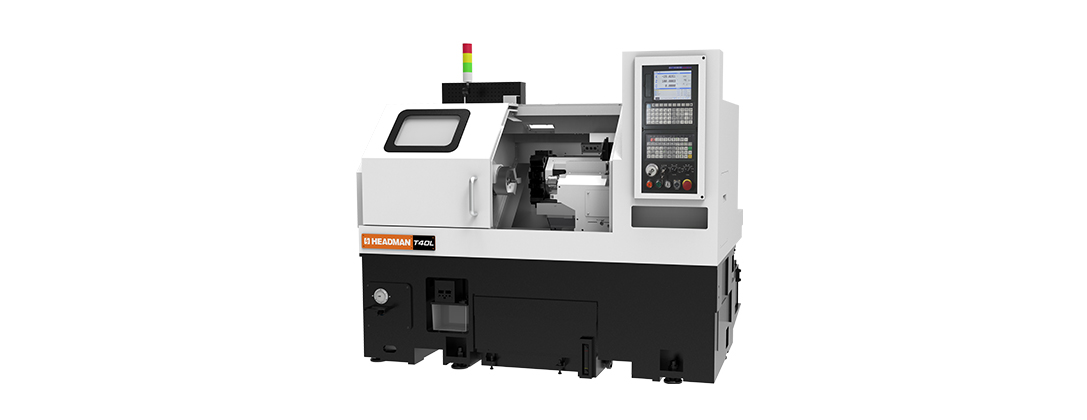

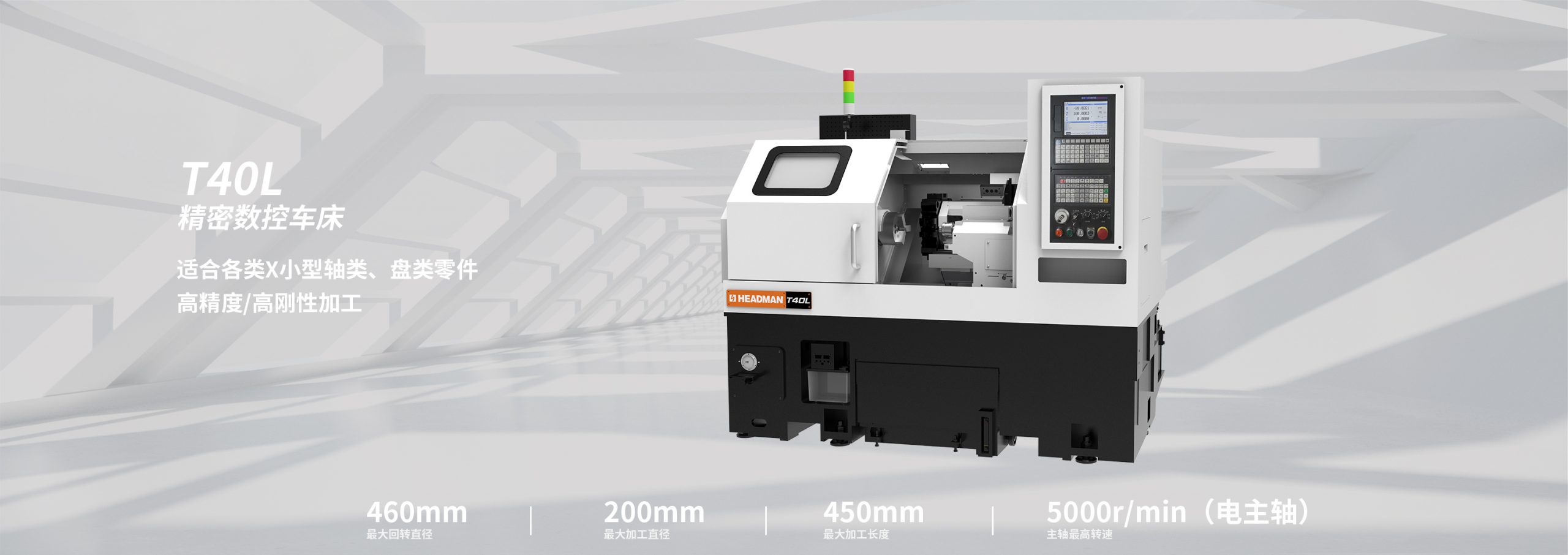

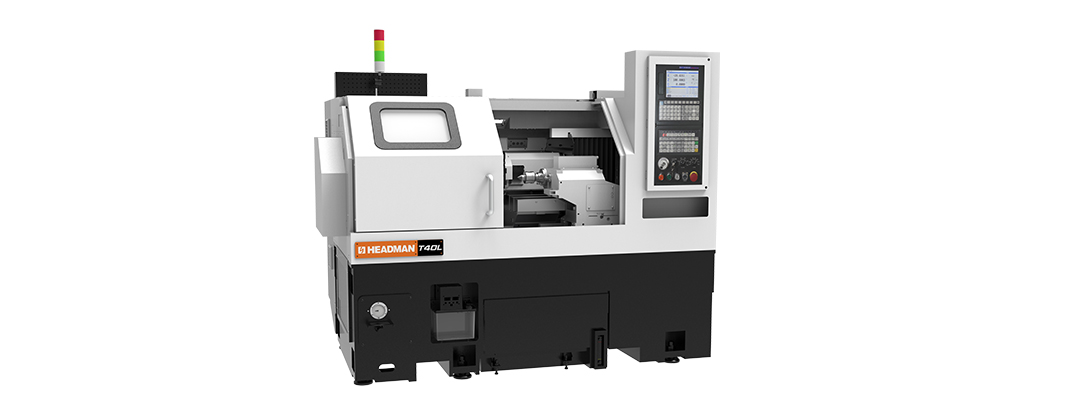

产品外观

产品亮点

  • 高精度高刚性伺服机械电主轴

    • 高精度高刚性主轴结构。
    • 高精度动平衡。
    • 主轴刚性量化测量。
    • 主轴热平衡实验。
    • 动态精度实验。

  • 高精度高刚性伺服液压刀塔

    • 刀塔采用伺服电机分度,齿盘精定位,液压夹紧的设计结构。
    • 刀塔内部全密封,转位无抬升。
    • 换刀速度快,定位精度高。
    • 可承受7Mpa高压水力。

数控系统

  • 高速高精控制

    采用GSKLink工业以太网总线, 最高运行速度100m/min。标配GR-L系列伺服装置及高分辨率绝对式编码器的伺服电机, 可连接光栅尺、磁阻、磁栅、圆光栅编码器等实现进给轴全闭环控制和高精度Cs轴控制。

  • 简单快捷的系统调试向导

    系统调试向导功能按调试步骤、功能模块等项目列出了需要调试的参数, 简化机床调试过程。

  • 智能的校验/自诊断技术

    具备语法检查、轨迹预览、机床故障诊断功能, 及操作日志、报警日志、加工日志的记录功能,方便了程序的校验、故障的诊断和维修。

  • 支持远程监控和故障诊断

    基于以太网LAN接口, 可实现对数控机床的远程监控、故障诊断及可靠性数据的采集与分析。包括加工文件、参数文件、刀偏文件等数据的上传下载, 真正实现远程监视的功能。 支持FTP通讯传输协议。

技术参数

加工区
最大回转直径 460mm
最大加工直径 200mm
最大加工长度 450mm
最大棒料直径 35mm
主轴
最高转速(电主轴) 5000r/min
主机功率(连续/30min) 5.5/7.5kw
主轴端部形式 140法兰
主轴孔直径 45mm
刀塔
刀具数量 8
换刀时间 0.15s
最大镗刀杆直径 32mm
刀方规格 20mm*20mm
行程
X轴行程 130mm
Z轴行程 500mm
X轴快速进给速度 20m/min
Z轴快速进给速度 24m/min
精度
X轴双向定位精度 0.008mm
Z轴双向定位精度 0.008mm
X轴单向重复定位精度 0.003mm
Z轴单向重复定位精度 0.003mm
尺寸
标准机床长度 2110mm
标准机床宽度 1600mm
标准机床高度 1700mm
标准机床重量 3070kg
