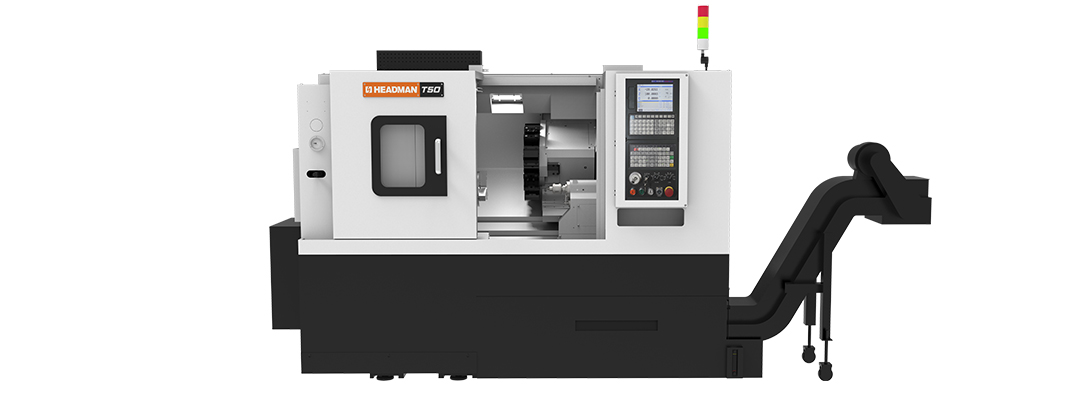

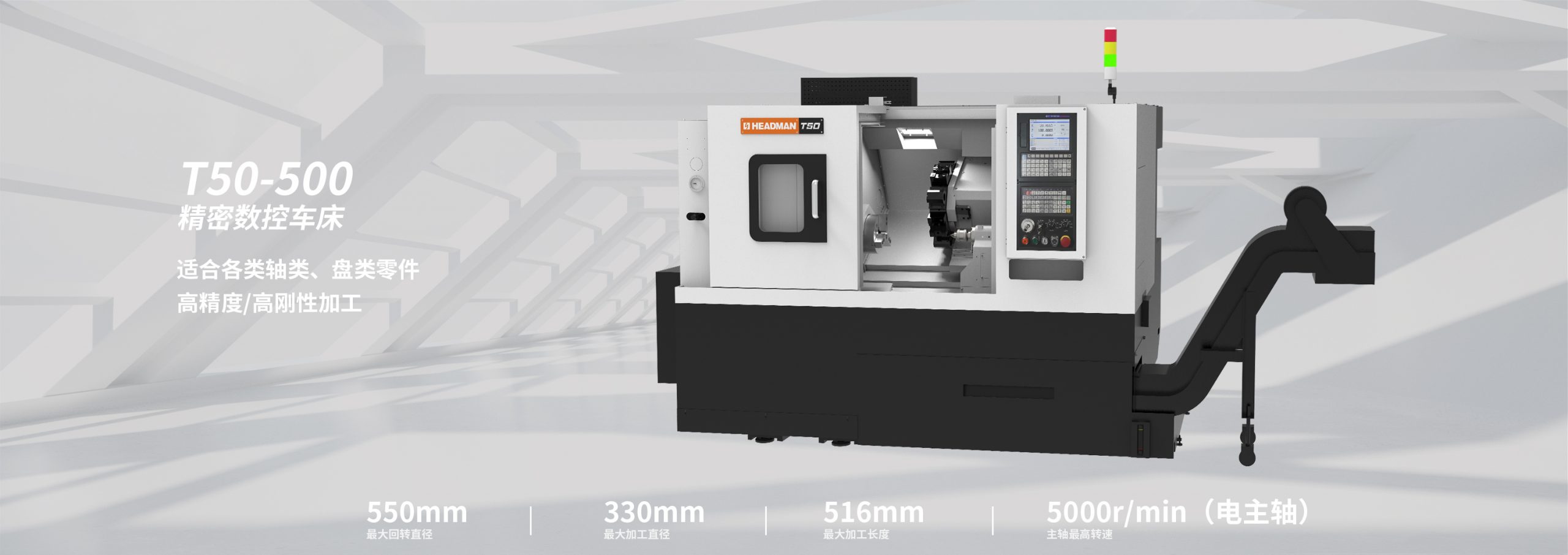

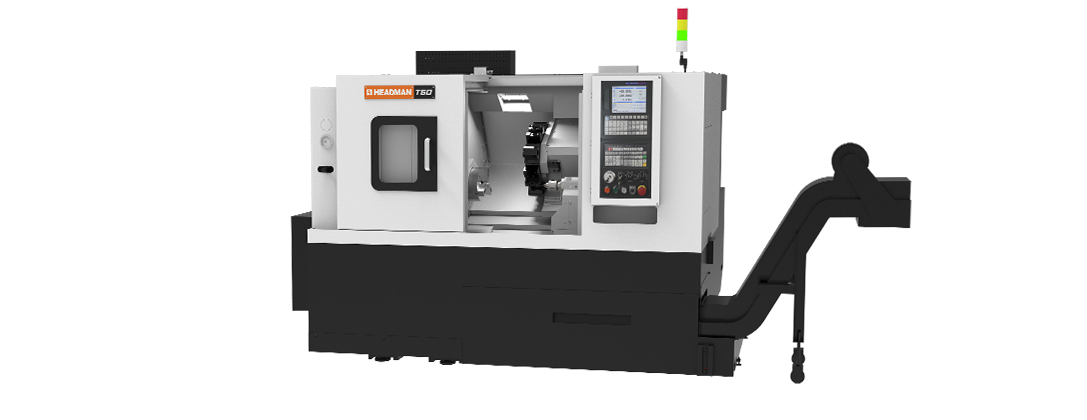

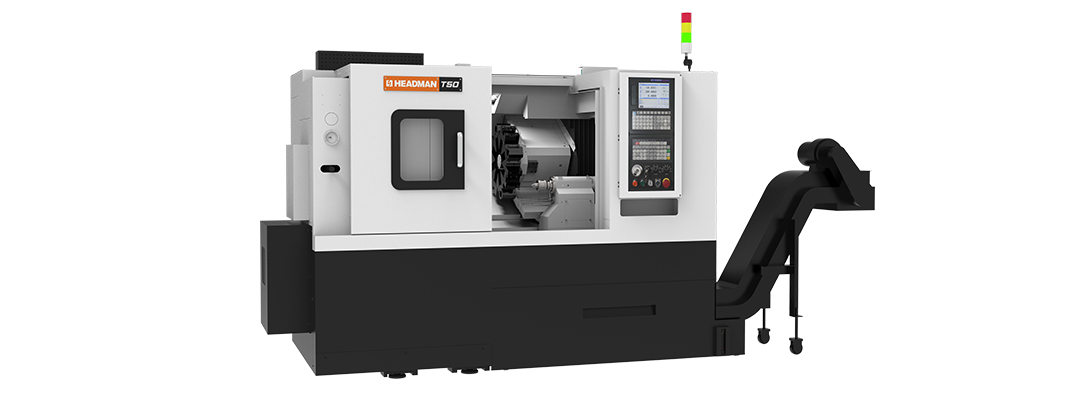

产品外观

产品亮点

  • 高精度高刚性同步伺服直驱电主轴

    • 海德曼特殊电主轴结构设计。可承受较大的轴向负荷,实现重切削及以车代磨。
    • 低转速大扭矩,保证机床在插补铣削状态时的主轴动力高输出。
    • 电主轴电机直驱,零传动,振动小,噪音小,动能损失少。
    • 精度高,刚性高,稳定性高,效率高。
    • 平衡性好,耗能低,发热小。

  • 高精度高刚性伺服液压刀塔

    • 刀塔采用伺服电机分度,齿盘精定位,液压夹紧的设计结构。
    • 刀塔内部全密封,转位无抬升。
    • 换刀速度快,定位精度高。
    • 可承受7Mpa高压水力。

数控系统

  • 高速高精控制

    采用GSKLink工业以太网总线,最高运行速度100m/min。标配GR-L系列伺服装置及高分辨率绝对式编码器的伺服电机,可连接光栅尺、磁阻、磁栅、圆光栅编码器等实现进给轴全闭环控制和高精度Cs轴控制。

  • 简单快捷的系统调试向导

    系统调试向导功能按调试步骤、功能模块等项目列出了需要调试的参数, 简化机床调试过程。

  • 智能的校验/自诊断技术

    具备语法检查、轨迹预览、机床故障诊断功能, 及操作日志、报警日志、加工日志的记录功能,方便了程序的校验、故障的诊断和维修。

  • 支持远程监控和故障诊断

    基于以太网LAN接口, 可实现对数控机床的远程监控、故障诊断及可靠性数据的采集与分析。包括加工文件、参数文件、刀偏文件等数据的上传下载, 真正实现远程监视的功能。 支持FTP通讯传输协议。

技术参数

加工区
最大回转直径 550mm
最大加工直径 330mm
最大加工长度 516mm
最大棒料直径 51mm
主轴
最高转速(电主轴) 5000r/min
最高转速(机械主轴) 4000r/min
主机功率(连续/30min) 11/15kw
主轴端部形式 A2-6
主轴孔直径 62mm
刀塔
刀具数量 8
换刀时间 0.2s
最大镗刀杆直径 40mm
刀方规格 25mm
行程
X轴行程 190mm
Z轴行程 561mm
X轴快速进给速度 28m/min
Z轴快速进给速度 33m/min
精度
X轴双向定位精度 0.01mm
Z轴双向定位精度 0.01mm
X轴单向重复定位精度 0.005mm
Z轴单向重复定位精度 0.005mm
尺寸
标准机床长度 2600mm
标准机床宽度 1780mm
标准机床高度 1910mm
标准机床重量 3820kg
