高精度、高稳定性

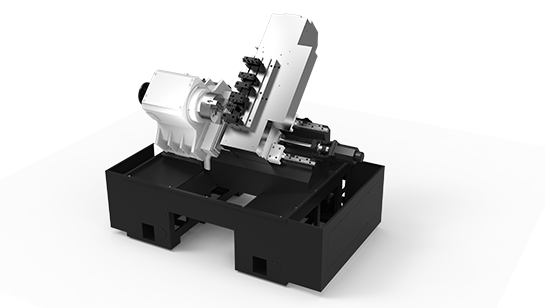

采用45°整体斜床身结构，刚性好、排屑方便
采用高精度主轴单元
采用精密直线导轨和丝杆，性能稳定
主轴采用高分辨率磁感应编码器
可选配高刚性、大功率主轴（7.5/11Kw、A2-6主轴）
加工精度更高、更稳定
采用GSK980TB3i或GSK988TA系统
预留自动化接口，方便自动化生产组线
主机配置集中自动润滑系统，延长移动部件的使用寿命

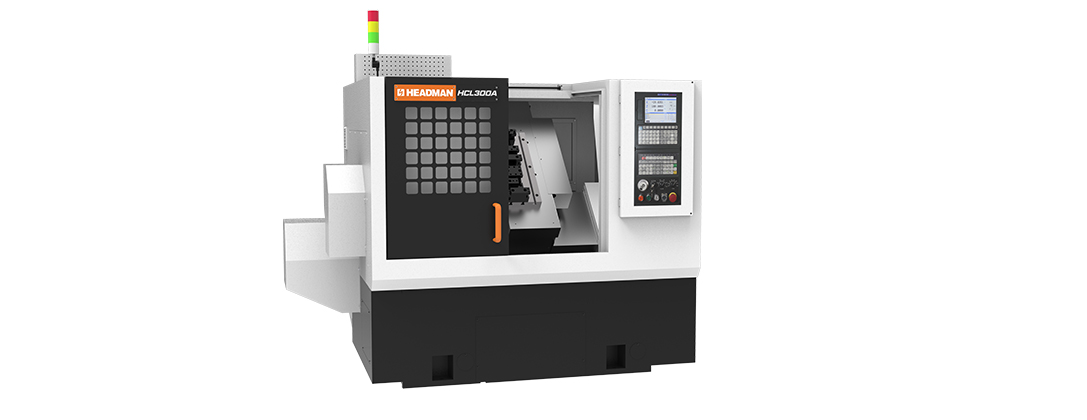

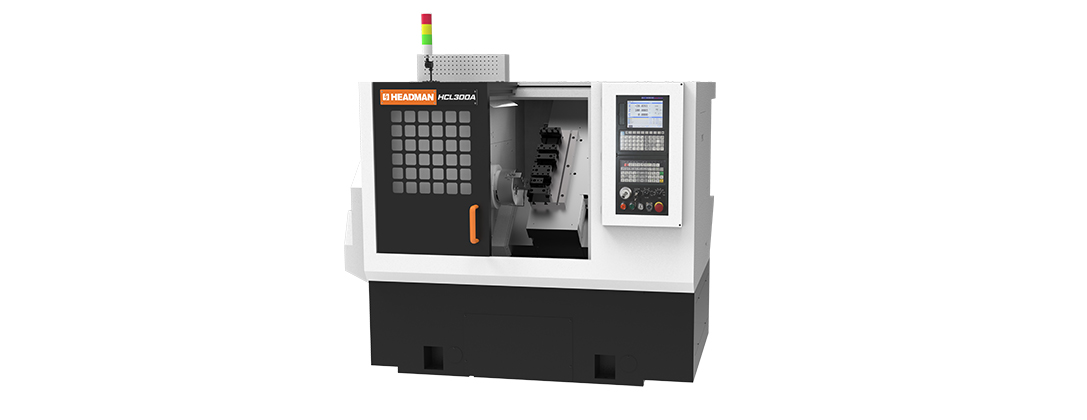

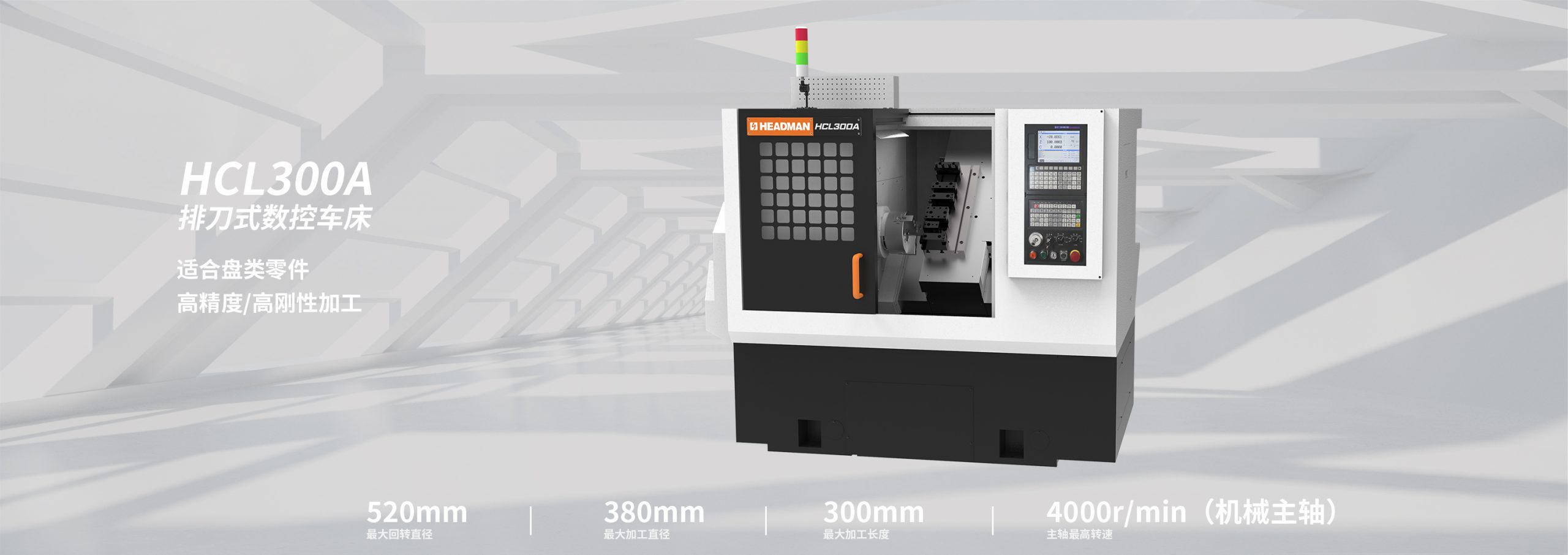

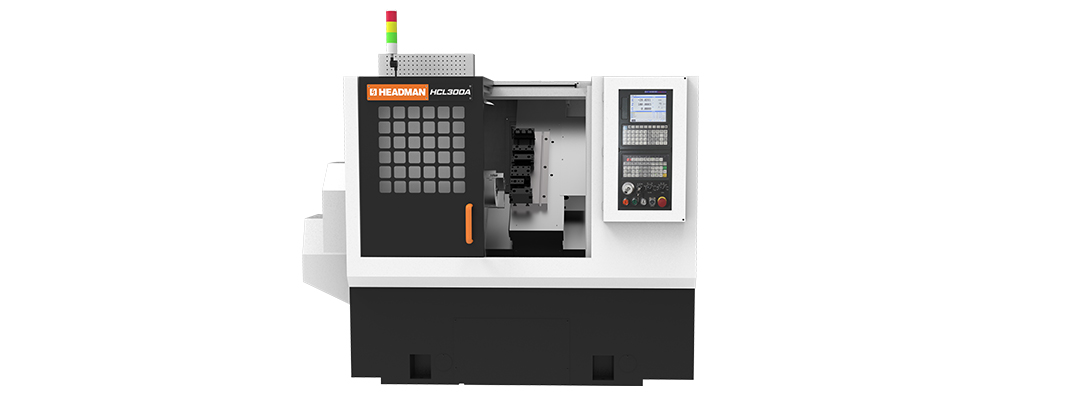

产品外观
产品亮点
数控系统
-
高速高精控制
采用GSKLink工业以太网总线， 最高运行速度100m/min。标配GR-L系列伺服装置及高分辨率绝对式编码器的伺服电机， 可连接光栅尺、磁阻、磁栅、圆光栅编码器等实现进给轴全闭环控制和高精度Cs轴控制。
-
简单快捷的系统调试向导
系统调试向导功能按调试步骤、功能模块等项目列出了需要调试的参数， 简化机床调试过程。
-
智能的校验／自诊断技术
具备语法检查、轨迹预览、机床故障诊断功能， 及操作日志、报警日志、加工日志的记录功能，方便了程序的校验、故障的诊断和维修。
-
支持远程监控和故障诊断
基于以太网LAN接口， 可实现对数控机床的远程监控、故障诊断及可靠性数据的采集与分析。包括加工文件、参数文件、刀偏文件等数据的上传下载， 真正实现远程监视的功能。 支持FTP通讯传输协议。
技术参数
| 加工区 | |
|---|---|
| 最大回转直径 | 520mm |
| 最大加工直径 | 380mm |
| 最大加工长度 | 300mm |
| 最大棒料直径 | 35mm |
| 主轴 | |
|---|---|
| 最高转速（机械主轴） | 4000r/min |
| 主机功率 | 5.5Kw |
| 主轴端部形式 | A2-5 |
| 主轴孔直径 | 44mm |
| 排刀架 | |
|---|---|
| 刀具数量 | 4 |
| 刀塔类型 | 直排刀架 |
| 最大镗刀杆直径 | 25mm |
| 刀方规格 | 20mm |
| 行程 | |
|---|---|
| X轴行程 | 400mm |
| Z轴行程 | 350mm |
| X轴快速进给速度 | 16m/min |
| Z轴快速进给速度 | 18m/min |
| 尺寸 | |
|---|---|
| 标准机床长度 | 2180mm |
| 标准机床宽度 | 1600mm |
| 标准机床高度 | 1810mm |
| 标准机床重量 | 2250kg |
